裝置簡介
新一代數字式保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其他保護、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
微機綜合保護測控裝置按功能分可以兼容以下保護功能：線路保護、出線保護、饋線保護，變壓器測控保護、所用變保護，變壓器后備保護、母聯保護、電容器保護。

具體功能型號劃分
ZRP-801D   綜合保護測控裝置
ZRP-804D   電動機保護測控裝置
ZRP-805D   進線備自投保護裝置
ZRP-806D   電流型保護裝置
ZRP-807D   電壓型保護裝置

ZRP-810G  綜合保護測控裝置　　　　    　ZRP-844G  變壓器差動保護裝置
ZRP-820G  電容器保護測控裝置　　　　　　ZRP-850G  電動機差動保護裝置
ZRP-831G  備用電源自投裝置              ZRP-851G  電動機保護測控裝置
ZRP-840G  母線電壓保護測控裝置          ZRP-860G  PT監測裝置
ZRP-842G  變壓器后備保護裝置            ZRP-862G  PT并列裝置

開入、開出及操作回路
1、外部開入回路：設置有12路外部開入回路，均采用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。
2、邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。

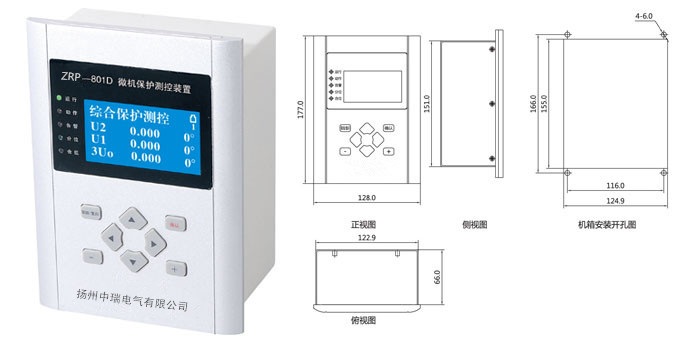

裝置尺寸
外形尺寸：128mm（寬）*177mm（高）*66mm（深）
